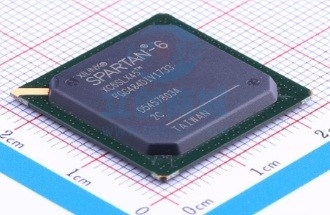

XC6SLX45-2FGG484C XILINX FPGA، SPARTAN-6، 316 /، FBGA-484

وصف عام

توفر عائلة Spartan®-6 إمكانات رائدة لتكامل الأنظمة بأقل تكلفة إجمالية للتطبيقات كبيرة الحجم.توفر العائلة المكونة من ثلاثة عشر فردًا كثافات موسعة تتراوح من 3840 إلى 147443 خلية منطقية ، مع نصف استهلاك الطاقة للعائلات المتقشف السابقة ، واتصال أسرع وأكثر شمولاً.مبنية على تقنية معالجة نحاسية منخفضة الطاقة 45 نانومتر توفر التوازن الأمثل للتكلفة والقوة والأداء ، تقدم عائلة Spartan-6 جدول بحث ذو 6 مدخلات (LUT) جديد وأكثر كفاءة وسجلاً مزدوجًا (LUT) و مجموعة غنية من الكتل المضمنة على مستوى النظام.يتضمن ذلك 18 كيلو بايت (2 × 9 كيلو بايت) كتلة ذاكرة الوصول العشوائي ، وشرائح DSP48A1 من الجيل الثاني ، ووحدات التحكم في ذاكرة SDRAM ، وكتل إدارة الساعة ذات الوضع المختلط المحسّن ، وتقنية SelectIO ™ ، وكتل الإرسال والاستقبال التسلسلي عالي السرعة المحسن للطاقة ، وكتل نقطة النهاية المتوافقة مع PCI Express ، والمتقدمة أوضاع إدارة الطاقة على مستوى النظام وخيارات تكوين الاكتشاف التلقائي وأمن IP المحسن مع AES وحماية الحمض النووي للجهاز.توفر هذه الميزات بديلاً منخفض التكلفة قابل للبرمجة لمنتجات ASIC المخصصة مع سهولة غير مسبوقة في الاستخدام.تقدم Spartan-6 FPGAs أفضل حل للتصاميم المنطقية كبيرة الحجم وتصميمات DSP الموجهة للمستهلكين والتطبيقات المضمنة الحساسة من حيث التكلفة.Spartan-6 FPGAs هي أساس السيليكون القابل للبرمجة لمنصات التصميم المستهدفة التي تقدم برامج متكاملة ومكونات الأجهزة التي تمكن المصممين من التركيز على الابتكار بمجرد بدء دورة التطوير الخاصة بهم.

ملخص ميزات Spartan-6 FPGA

• عائلة Spartan-6: • Spartan-6 LX FPGA: تحسين المنطق • Spartan-6 LXT FPGA: اتصال تسلسلي عالي السرعة • مصمم بتكلفة منخفضة • كتل متكاملة متعددة فعالة • اختيار محسن لمعايير الإدخال / الإخراج • منصات متداخلة • عالية - الحزم البلاستيكية المربوطة بالأسلاك ذات الحجم الكبير • طاقة ثابتة وديناميكية منخفضة • عملية 45 نانومتر مُحسَّنة للتكلفة والطاقة المنخفضة • وضع إيقاف تشغيل السبات بدون طاقة • يحافظ وضع التعليق على الحالة والتكوين مع إيقاظ متعدد الدبابيس وتحسين التحكم • الجهد الأساسي 1.0 فولت منخفض الطاقة (LX FPGAs ، -1L فقط) • جهد قلب عالي الأداء 1.2 فولت (LX و LXT FPGAs ، -2 ، -3 ، و -3 N) • متعدد الجهد ، متعدد المعايير ™ SelectIO بنوك الواجهة • ما يصل إلى 1،080 ميجا بايت / ثانية معدل نقل البيانات لكل إدخال / إخراج تفاضلي • محرك إخراج قابل للتحديد ، حتى 24 مللي أمبير لكل طرف • معايير وبروتوكولات 3.3 فولت إلى 1.2VI / O • واجهات ذاكرة HSTL و SSTL منخفضة التكلفة • ساخنة التوافق مع المبادلة • معدلات إدخال / إخراج قابلة للتعديل لتحسين سلامة الإشارة • أجهزة إرسال واستقبال تسلسلية GTP عالية السرعة في LXT FPGAs • ما يصل إلى 3.2 جيجابت / ثانية • واجهات عالية السرعة بما في ذلك: Serial ATA و Aurora و 1G Ethernet و PCI Express و OBSAI و CPRI و EPON و GPON و DisplayPort و XAUI • كتلة نقطة النهاية المتكاملة لتصميمات PCI Express (LXT) • دعم تقنية PCI® منخفضة التكلفة المتوافقة مع مواصفات 33 ميجاهرتز و 32 و 64 بت.• شرائح DSP48A1 فعالة • معالجة حسابية ومعالجة إشارات عالية الأداء • سرعة مضاعفة 18 × 18 ومجمع 48 بت • إمكانية ربط الأنابيب والتعاقب • أداة إضافة مسبقة لمساعدة تطبيقات التصفية • كتل وحدة تحكم الذاكرة المدمجة • DDR و DDR2 و DDR3 و LPDDR الدعم • معدلات بيانات تصل إلى 800 ميجابت / ثانية (ذروة النطاق الترددي 12.8 جيجابت / ثانية) • هيكل ناقل متعدد المنافذ مع ميزة FIFO مستقلة لتقليل مشكلات توقيت التصميم • موارد منطقية وفيرة مع سعة منطقية متزايدة • سجل تحويل اختياري أو دعم ذاكرة وصول عشوائي (RAM) موزع • فعال تعمل جداول البحث ذات 6 مدخلات على تحسين الأداء وتقليل الطاقة • جدول البحث مع شبشب مزدوج للتطبيقات المركزية لخطوط الأنابيب • كتلة ذاكرة الوصول العشوائي مع نطاق واسع من التفاصيل • كتلة ذاكرة الوصول العشوائي سريعة مع تمكين الكتابة بالبايت • كتل 18 كيلو بايت يمكن برمجتها اختياريًا ككتلتين مستقلتين 9 Kb block RAMs • بلاط إدارة الساعة (CMT) لتحسين الأداء • انخفاض مستوى الضجيج والتوقيت المرن • يعمل مديرو الساعة الرقمية (DCM) على التخلص من انحراف الساعة وتشوه دورة العمل • Phase-Locked الحلقات (PLLs) لتسجيل الوقت منخفض الاهتزاز • توليف التردد مع الضرب المتزامن والقسمة وتبديل الطور • ستة عشر شبكة ساعة عالمية منخفضة الانحراف • التكوين المبسط ، يدعم معايير منخفضة التكلفة • تكوين اكتشاف تلقائي ثنائي الطرف • الثلث العريض - طرف SPI (حتى x4) ودعم فلاش NOR • ميزة Xilinx Platform Flash الغنية مع JTAG • دعم MultiBoot للترقية عن بُعد مع دفق بتات متعددة ، باستخدام حماية المراقبة • أمان محسّن لحماية التصميم • معرف فريد للجهاز DNA لمصادقة التصميم • AES bitstream التشفير في الأجهزة الأكبر حجمًا • معالجة مضمّنة أسرع باستخدام معالج MicroBlaze ™ محسّن ومنخفض التكلفة • تصميمات مرجعية وبروتوكول الإنترنت الرائد في الصناعة
